Filtre FWDM à réflexion 1650nm avec plage de longueurs d'onde de fonctionnement 1260-1670nm et gestion de puissance de 500mW pour une séparation efficace du signal

Filtre FWDM de 1650 nm pour OTDR

Filtre FWDM avec une longueur d'onde de 1310/1550 nm

Filtre WDM à réflexion de 1650 nm T1260-1610

Lieu d'origine:

Chine

Nom de marque:

HJY

Certification:

ISO9001

Numéro de modèle:

WDM

Contactez-nous

Demandez une citation

Filtre FWDM à réflexion 1650nm avec plage de longueurs d'onde de fonctionnement 1260-1670nm et gestion de puissance de 500mW pour une séparation efficace du signal

Détails de produit

FWDM:

Filtre WDM de réflexion 1650 nm

Longueur d'onde de fonctionnement:

1260-1670nm

Plage de longueurs d'onde du canal de passage:

1260-1610nm

Plage de longueurs d'onde du canal de réflexion:

1625-1670nm

Perte d'insertion:

0,5-0,75dB

Nom du produit:

Filtre de FWDM

Courant de fonctionnement:

<100mA

Manipulation de puissance:

≤ 500 mW

Isolation du canal de passage:

> 30 ans

Taper:

Filtre de multiplexage par répartition en longueur d'onde de fibre

Température de stockage:

-40 à 85 °C

Longueur de fibre:

ConnectorType:

SC/APC ou LC/UPC ou autres

Pdl:

<0>

Perte de retour:

>45dB

Dimension du colis:

Boîte ABS 90*20*10mm

Mettre en évidence:

Filtre FWDM de 1650 nm pour OTDR

Filtre FWDM avec une longueur d'onde de 1310/1550 nm

Filtre WDM à réflexion de 1650 nm T1260-1610

Conditions de paiement et d'expédition

Quantité de commande min

10 pièces

Prix

12-100

Détails d'emballage

25*15*2cm

Délai de livraison

5-8 JOURS OUVRABLES

Conditions de paiement

LC, T/T

Capacité d'approvisionnement

1500 par semaines

Produits connexes

MODULE FWDM MUX/DEMUX 1260-1660nm FTTH GPON 1290-1330&1480-1500nm NGA 1260-1280&1575-1650nm, Filtre de bord WDM à mode unique OADM

Obtenez le meilleur prix

Châssis de filtre de dérivation FWDM LGX Box, dérivation 1650nm T1260-1580nm R1630-1670nm composé de 2 filtres FWDM, Longueurs d'onde centrales 1310, 1550, 1650nm

Obtenez le meilleur prix

Vidéo

Filtre FTTH FWDM à canal unique 3 ports Perte dépendante de la faible polarisation

Obtenez le meilleur prix

Vidéo

Filtre WDM de 1650 nm Filtre FWDM câble à fibre optique pour la séparation des signaux

Obtenez le meilleur prix

Contactez-nous

Contact maintenant

Description de produit

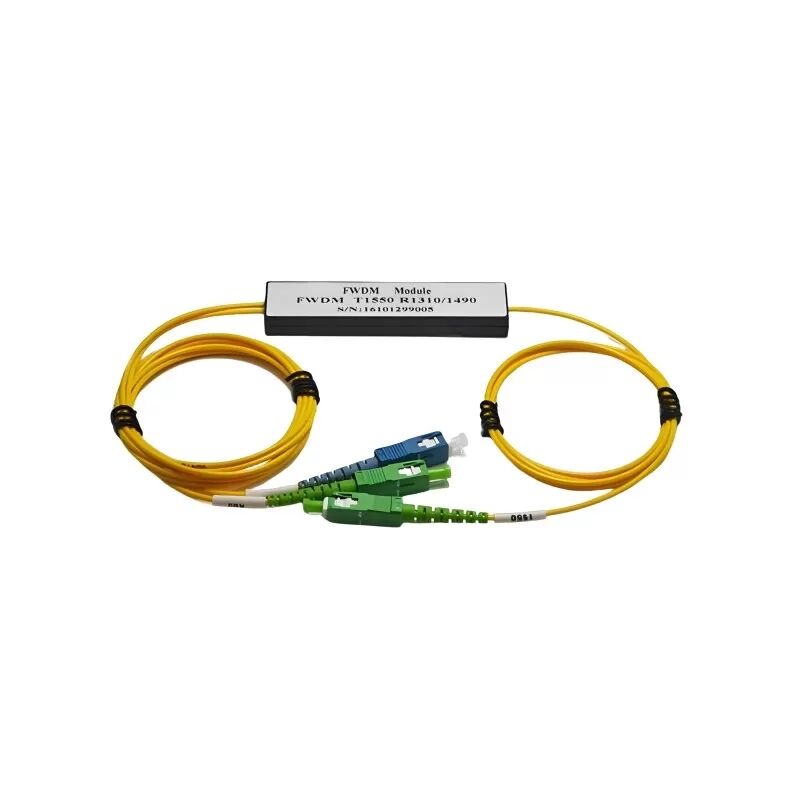

Filtre WDM à réflexion 1650nm FWDM

Multiplexe la longueur d'onde de l'OTDR 1650nm avec la longueur d'onde 1310/1550 et la sortie sera 1650+1310/1550 T1260-1610 R 1625-1670

Filtre WDM de qualité professionnelle

Le module WDM à filtre FTTX, largement utilisé dans les amplificateurs EDFA, les amplificateurs Raman, les réseaux WDM et l'instrumentation à fibre optique, est basé sur la technologie du filtre à couche mince (TFF). L'appareil combine ou sépare la lumière à différentes longueurs d'onde dans une large plage de longueurs d'onde. Il peut augmenter la capacité d'une seule fibre pour réaliser une communication bidirectionnelle, ce qui est largement utilisé dans les mises à niveau et l'extension des réseaux optiques, ou pour introduire de nouvelles activités complètes, etc.

HJY fournit des dispositifs de filtre de multiplexage par répartition en longueur d'onde (WDM) basés sur des filtres, qui sont personnalisés pour les bandes de longueurs d'onde particulières de vos applications spéciales. Comme vous le savez peut-être, le système GEPON lui-même fonctionne sur 1310/1490, de sorte que le signal CATV est transmis sur la même fibre en utilisant 1550 nm, et FWDM est l'endroit où tout cela est « mélangé ».

Dimensions

Paramètres du produit

Paramètre	Spécification	Paramètre	Spécification
Longueur d'onde	TX1260-1610nm RX1625-1670nm	Technologie	TFF (Filtre à couche mince)
Bande passante	1260-1670nm	Réflexion	1625-1670nm
Ondulation de la bande passante	≤0.30dB	IL @ Bande passante	≤0.60dB
Ondulation de la bande de réflexion	≤0.20dB	IL @ Réflexion	≤0.40dB
Isolation de transmission (canal de passage)	≥30dB	Isolation de transmission (canal de réflexion)	≥15dB
Isolation de réflexion	≥15dB	Perte dépendante de la polarisation	≤0.1dB
Dispersion du mode de polarisation	≤0.2ps	Stabilité thermique	≤0.005N
Directivité	≥50dB	Perte de retour	≥45dB
Gestion de la puissance optique	≤500mW	Température	Fonctionnement -40 à 85°C Stockage -40 à 85°C
Type de fibre	SMF-28e	Dimension du paquet	Acier ∮5.5 x L34mm ABS 902010nm

Schéma d'application

Le système WDM à filtre utilise un multiplexeur au niveau de l'émetteur pour combiner plusieurs longueurs d'onde, chacune transportant un signal différent avec un débit binaire allant jusqu'à 10G, et un démultiplexeur au niveau du récepteur pour les séparer. En raison de sa faible perte d'insertion, de sa faible dépendance à la polarisation et de sa forte isolation, le filtre est largement utilisé dans les systèmes CATV, FTTx et PON, les communications par fibre optique, les instruments de test, etc.

Informations de commande

HJY-FW	Paquet	Type de connecteur	U/A	Longueur d'onde	Type de fibre	Longueur de la fibre	Type de ports
FW	S : Acier B : Boîte ABS Autres	0 : Pas de connecteur 1 : LC 2 : SC 3 : FC 4 : Autres	U : UPC A : APC	T : Plage de longueurs d'onde de transmission (nm) R : Plage de longueurs d'onde de transmission (nm)	9 : 0,9 mm 20 : 2,0 mm 30 : 2,0 mm Autres	005 : 0,5+/-0,1 m 01 : 1,0+/-0,1 m autres	Com Réfléchir Passer

Remarque :
1) Toutes les spécifications sont basées sur les appareils sans connecteurs et garanties sur la longueur d'onde, la polarisation et la température.
2) Les valeurs de PMD et de dispersion chromatique sont garanties par la conception.
3) Les spécifications sont sujettes à modification sans préavis.
